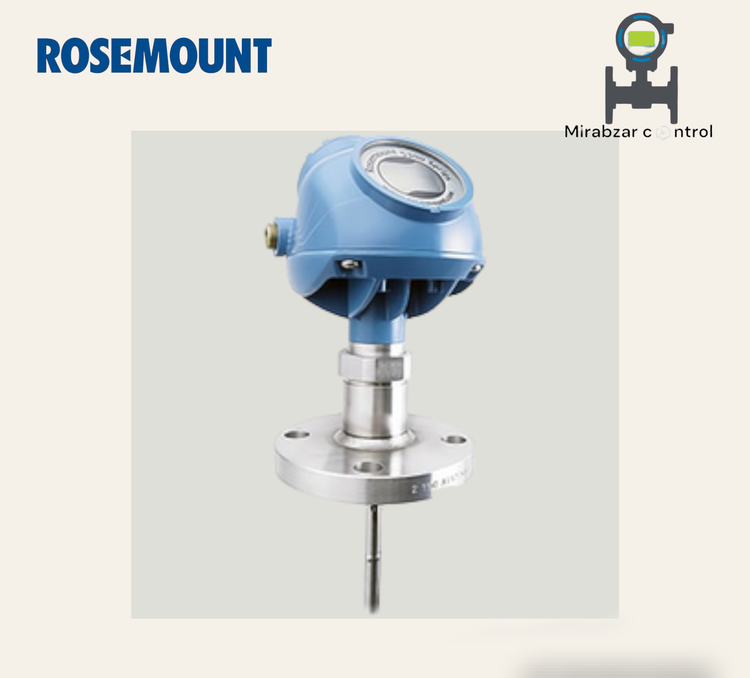

لول ترانسمیتر سطح رزمونت مدل 5300

فرستنده سطح سری Rosemount 5300 رادار موج هدایت شونده 2 سیم ممتاز ما برای اندازه گیری سطح و رابط چالش برانگیز در مایعات، دوغاب ها و جامدات است.  این همه آن چیزی است که از یک رادار پردازشی در کلاس خود انتظار دارید - قابلیت اطمینان برتر، ویژگی های ایمنی پیشرفته، هندلینگ بی دردسر و اتصال نامحدود.

 رادار موج هدایت شونده یک تکنیک اندازه گیری سطح پیوسته است که چندین مزیت را ارائه می دهد.  عملاً تحت تأثیر دما، فشار و مخلوط گازهای بخار قرار نمی گیرد.  هیچ قطعه متحرکی ندارد و بنابراین نیاز به تعمیر و نگهداری کمی دارد یا اصلا نیازی به نگهداری ندارد.  سطح را مستقیماً اندازه گیری می کند و بنابراین تحت تأثیر اکثر تغییرات ویژگی سیال، از جمله تغییرات چگالی و ویسکوزیته، اما نه محدود به آن، قرار نمی گیرد.

 سری 5300 از فناوری بازتاب سنجی دامنه زمانی (TDR) استفاده می کند.  پالس های مایکروویو نانوثانیه کم توان به سمت پایین یک کاوشگر غوطه ور در محیط فرآیند هدایت می شوند.  هنگامی که یک پالس رادار به رسانه ای با ثابت دی الکتریک متفاوت می رسد، بخشی از انرژی به فرستنده منعکس می شود.  اختلاف زمانی بین پالس ارسالی و منعکس شده به فاصله ای تبدیل می شود که سطح کل یا سطح رابط محاسبه می شود.

 این فرستنده سطح عملکردی پیشرفته را با DST ارائه می دهد که یک سوئیچ سریع برای انتقال سیگنال بین فرستنده و گیرنده است.  سری Rosemount 5300 تلفات سیگنال را به حداقل می رساند، که منجر به دریافت سیگنال دریافتی دو تا پنج برابر قوی تر در مقایسه با سایر فرستنده های رادار موج هدایت شونده می شود.  این منجر به نسبت سیگنال به نویز بهتر و افزایش توانایی مدیریت عوامل مزاحم می شود.  همچنین محدوده اندازه گیری طولانی (تا 164 فوت (50 متر)) و اندازه گیری بر روی رسانه های بازتابنده کم (دی الکتریک از 1.4) را حتی با یک پروب سربی امکان پذیر می کند.

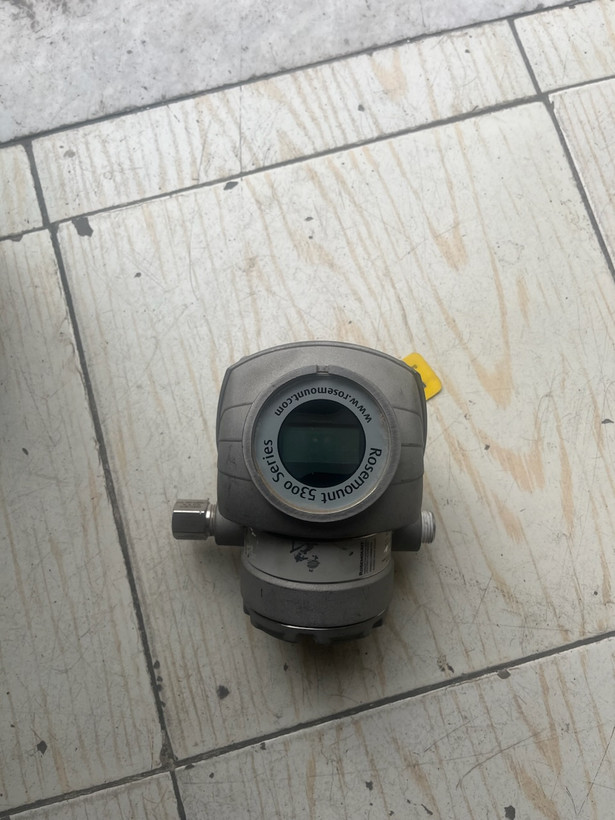

 فرستنده سطح سری Rosemount 5300 دارای سر دو محفظه ای برای جداسازی قطعات الکترونیکی از اتصال کابل است.  دارای ترمینال های کابلی با دسترسی آسان و مستحکم و یک صفحه نمایش اختیاری خوانا، هد قابل چرخش 360 درجه است و در حین کار مخزن قابل جابجایی است.  هیچ تطابقی بین سر و پروب وجود ندارد.  همه اینها باعث کاهش هزینه و افزایش ایمنی می شود.

 پروب ها در سبک ها و مواد مختلف و همچنین با گزینه هایی برای کنترل فشار و دمای شدید در دسترس هستند.  Rosemount Radar Master™ با رابط کاربر پسند خود بهترین نرم افزار راه اندازی و عیب یابی است.  فرستنده سطح سری Rosemount 5300 با ارائه بهترین فرستنده ™ Multivariable (هم سطح و هم رابط از یک واحد 2 سیمی)، بهترین شیوه های نصب و بهترین هوش میدانی با تشخیص پیشرفته برای HART® و FOUNDATION™، معماری PlantWeb را تقویت می کند.  فیلدباس  این امکان نگهداری پیشگیرانه را برای افزایش در دسترس بودن فرآیند فراهم می کند.

 فرستنده سطح سری Rosemount 5300 از دو سیم یکسان برای منبع تغذیه و ارتباط استفاده می کند.  داده های اندازه گیری به عنوان یک سیگنال آنالوگ 4-20 میلی آمپر با یک سیگنال دیجیتال HART® یا سیگنال فیلدباس FOUNDATION™ ارسال می شود.  سیگنال HART® را می توان در حالت چند قطره استفاده کرد.  با ارسال سیگنال دیجیتال HART® به حلقه اختیاری HART® Tri-loop، می توان تا سه سیگنال آنالوگ 4-20 میلی آمپر اضافی داشت.
