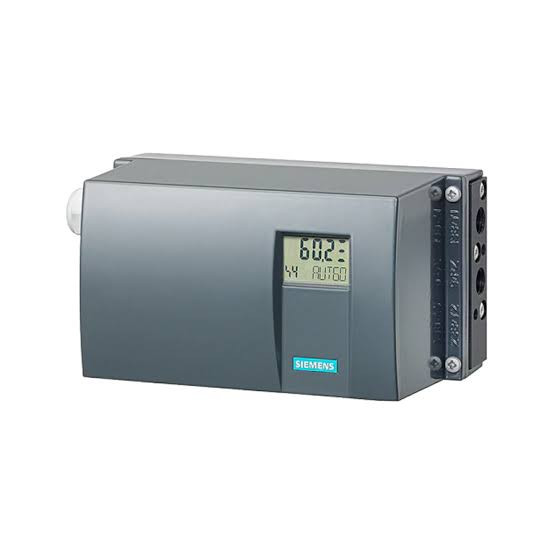

پوزشینر ولو زیمنس مدل 6DR50

 این مدل مربوط به پوزیشنرهای Siemens SIPART PS2 است که برای کنترل دقیق ولوهای پنوماتیکی (خطی و روتاری) استفاده می‌شود و با سیگنال 4–20 mA کار می‌کند. این سری در نسخه‌های مختلف با یا بدون HART عرضه شده است

مقدار

نوع دستگاه

پوزیشنر دیجیتال الکتروپنوماتیکی

سیگنال ورودی

4 تا 20 mA (دو سیمه)

خروجی

هوای پنوماتیکی برای عملگر

فشار هوای تغذیه

1.4 تا 7 بار (20 تا 105 psi)

مصرف هوا در حالت پایدار

حدود 0.01 Nm³/h

دمای کاری

30- تا 80+ درجه سانتی‌گراد (در برخی مدل‌ها تا 40- درجه)

درجه حفاظت

IP66 / NEMA 4X

کورس عملگر خطی

3 تا 130 میلی‌متر

زاویه عملگر روتاری

30 تا 160 درجه (بسته به مدل)

دقت اندازه‌گیری

رزولوشن ≤ 0.05%، خطای انتقال ≤ 0.2%

زمان سیکل

حدود 20 ms

سطح صدا

کمتر از 75 dB(A)

نصب

روی عملگرهای خطی (NAMUR) و روتاری (VDI/VDE 3845)

ویژگی‌های مهم

کالیبراسیون خودکار (Auto Initialization)

مناسب برای شیرهای کنترلی خطی و ربع‌گرد

تنظیم پارامترها از طریق نمایشگر و کلیدهای روی دستگاه

قابلیت نصب ماژول‌های جانبی مانند سوئیچ‌های حدی، خروجی آنالوگ
